除了一些得到的前提條件外，中心思想就是相對照度是軸外視場與軸上視場在方向余弦空間中，出瞳面積之比。下圖就是相對照度解釋經常會引用的一張圖片，x軸為L方向余弦，y軸是m方向余弦，那么相對照度就是一個橢圓與一個圓的面積之比。

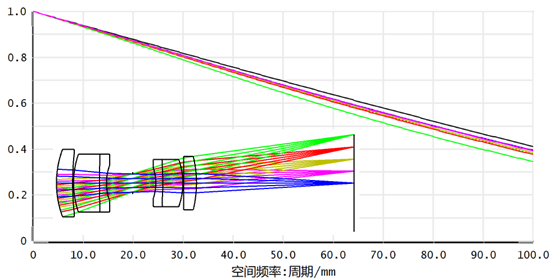

那么接下來，我們就是利用這樣一句話來計算一個案例的相對照度，然后與ZEMAX中的相對照度RELI去比對，如下給出了該光學系統的三維圖與像質量傳遞函數評價圖。

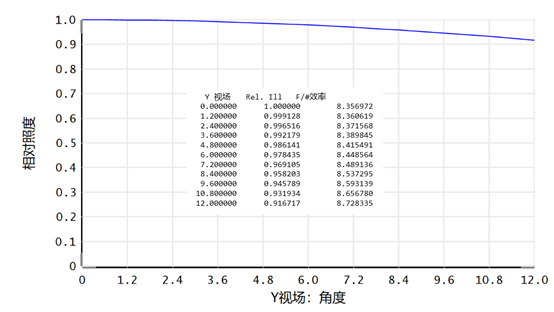

該光學系統的相對照度圖如下所示，對應的文本框也列舉了出來。

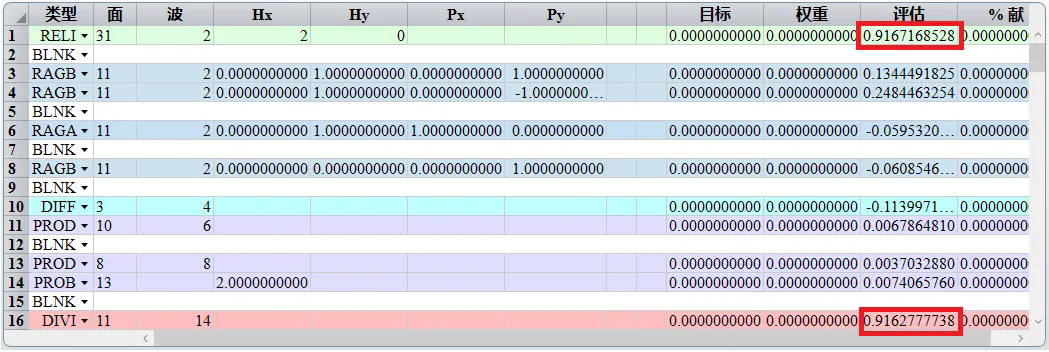

那么接下來利用操作數根據上面的相對照度公式進行計算：

RELI操作數中第一個2對應的是波長序號2，第二個2對應的視場序號2，視場序號2是最大視場，對應hy=1，可以看出RELI得到的相對照度為91.672%（與相對照度曲線一致），與按照相對照度公式計算出來的為91.627%，雖然二者有所差別，但是比較接近了。

另外，利用該視場角下，主光學入射角的余弦四次方也計算了下相對照度，為92.667%，與上面兩個相差更多。

這些差異與分布（apodization）、漸暈（vignetting）、孔徑（apertures）、像面和光瞳面上的像差、F#的變化、色差、像面的形狀、入射角均有關系，另外與每個面的鍍膜情況也有關系。
